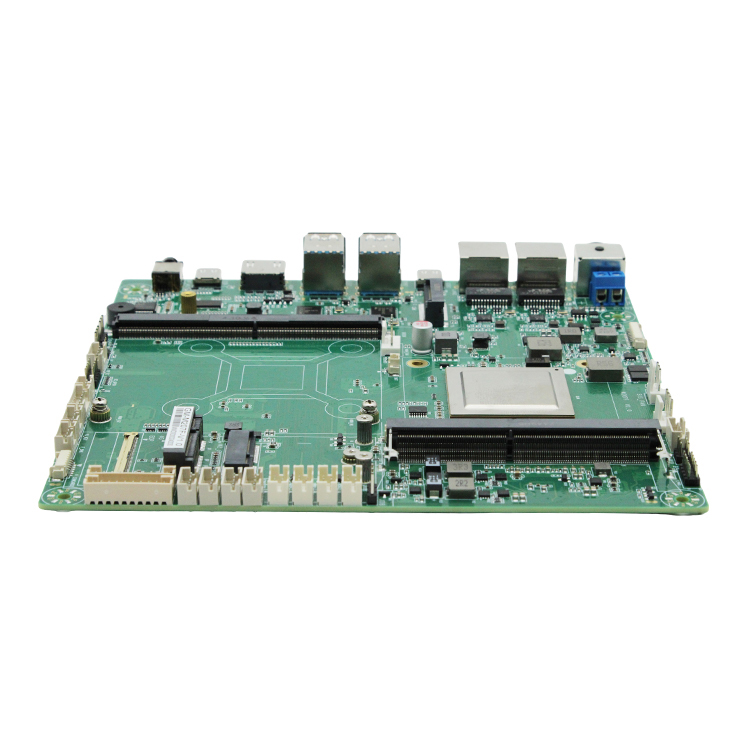

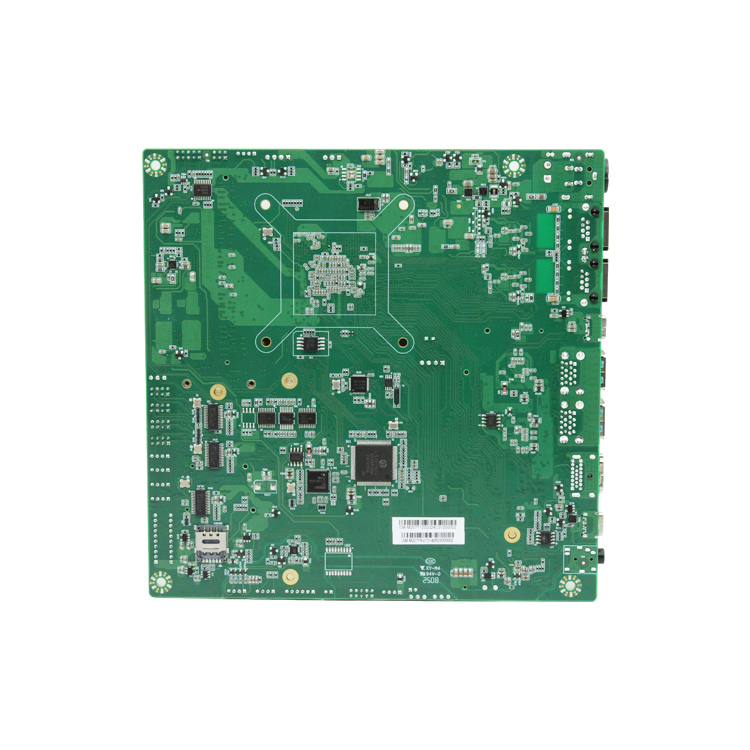

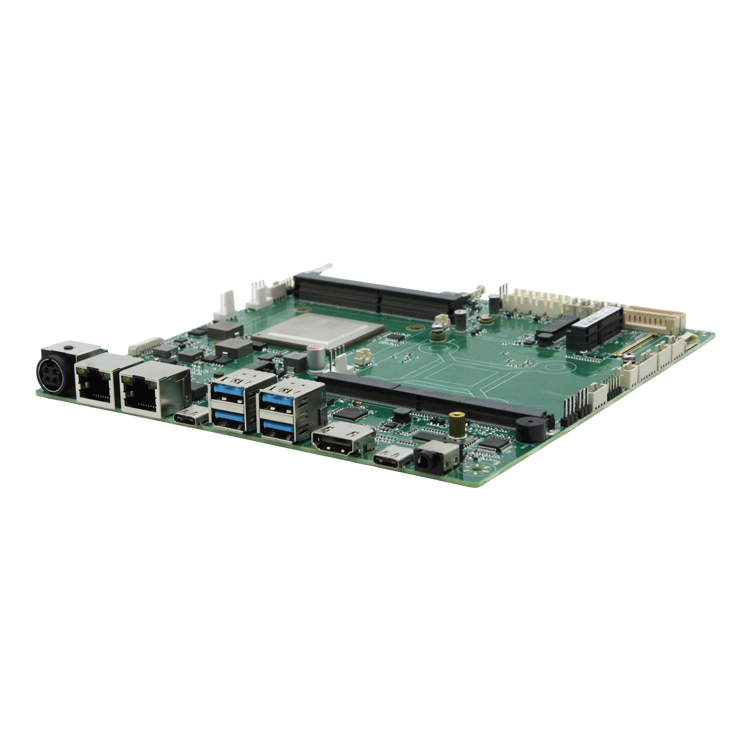

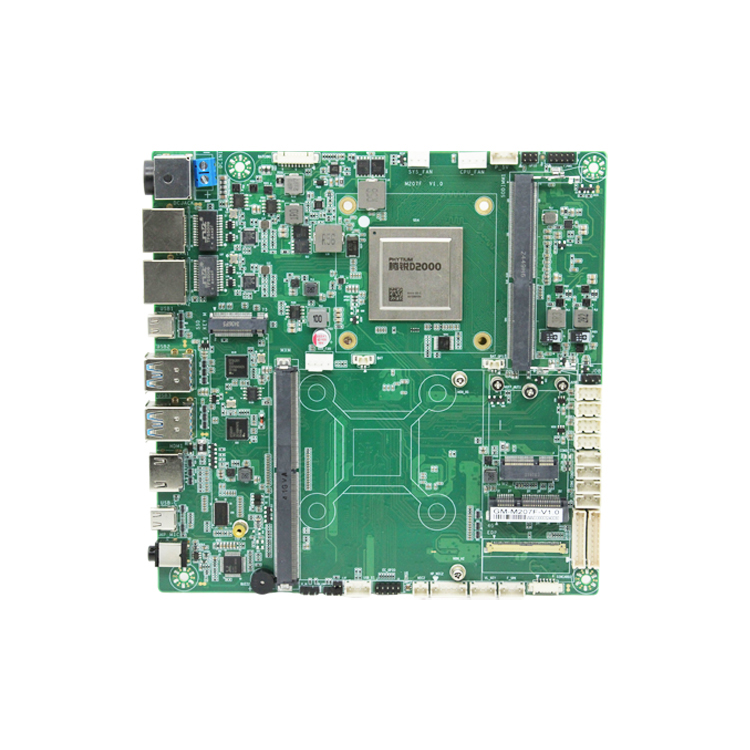

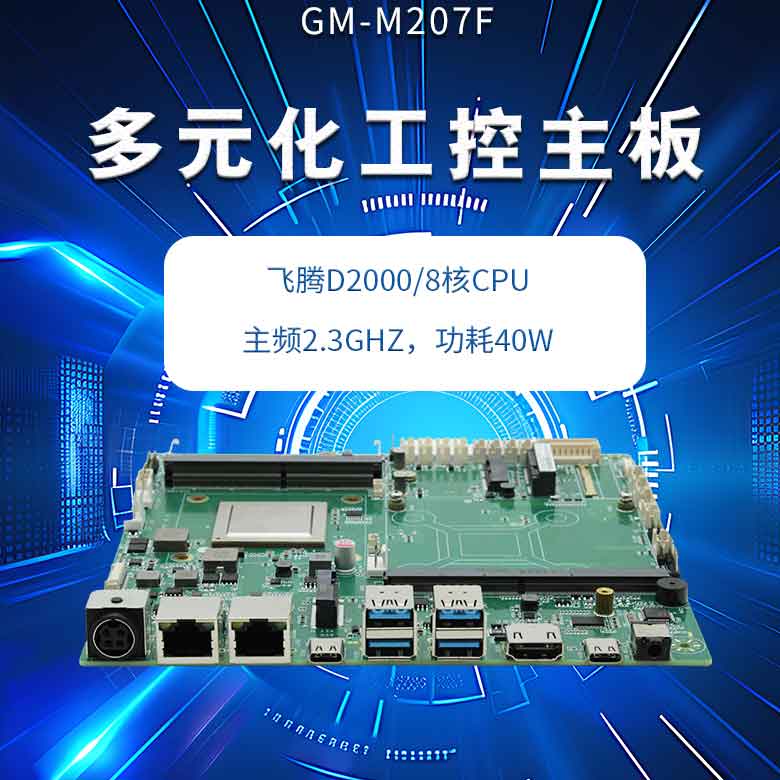

飞腾D2000多元化工控主板M207F

CPU

腾锐D2000/8核CPU，主频2.3GHz，TDP功耗40W

内存

1* SODIMM , DDR4,最大支持32GB

存储

1* M.2 (KEY_M 2280  NVME)

声卡

ALC897  2 * Line out, 2 * Line in,  2* Mic in 1*F_SPK

以太网

2 * RTL RTL8211千兆网卡

显示

1*HDMI, 1*EDP ,1*TYPE C(USB3.0&DP)

COM

2* RS232串口(COM1-COM2), COM3为TTL

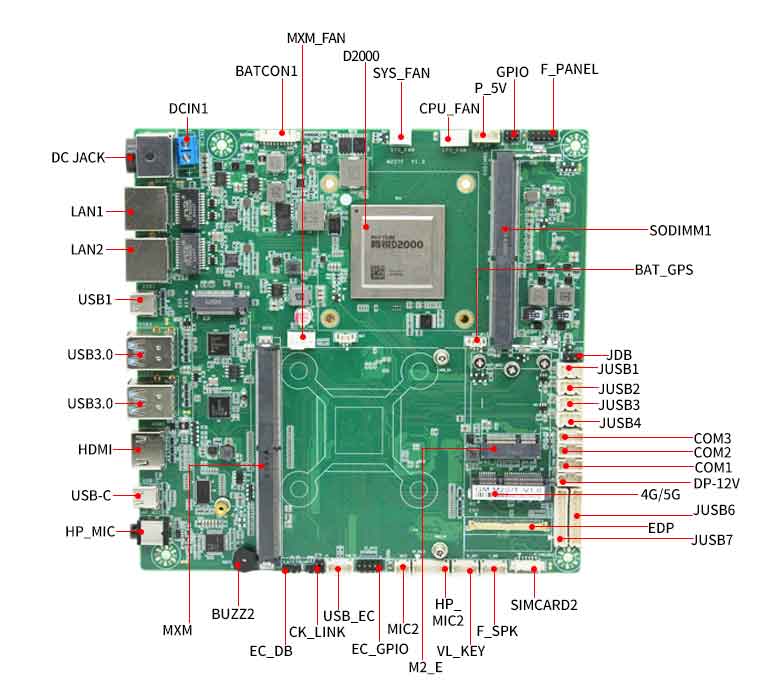

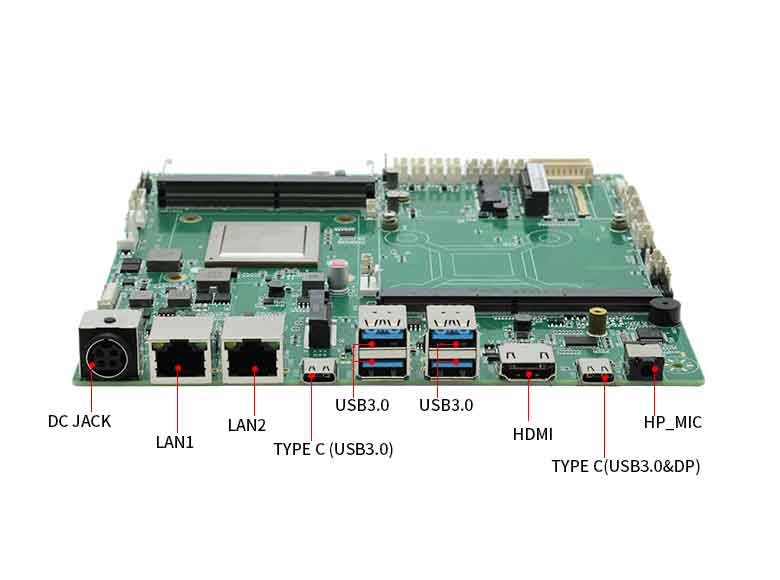

I/O接口

2 * RJ45网口

4 * USB3.0 Type-A接口 2个1*10PIN插针(USB7~8)

8 * USB2.0  2*4pin插针(JUSB1~4)

1 * TYPE_C USB

1 * 3.5mm音频插座(HP_ Mic)

1 * Mini PCIE(4G/5G WIFI)

1*M.2 WIFI

3串口(1*4 PIN插针)COM1-COM2为 RS232 COM3为TTL

1* Key-M(支持2280 NVME协议 )

1 * 1x3 PIN系统风扇座子

1 * 1x4PIN CPU风扇座子

1* 2x5PIN排针（开机+复位+LED）

1*BATCON1 1*9PIN插针 为预留支持接电池供电

1*F_SPK 1*4PIN

1*EDP 1*50PIN

板型

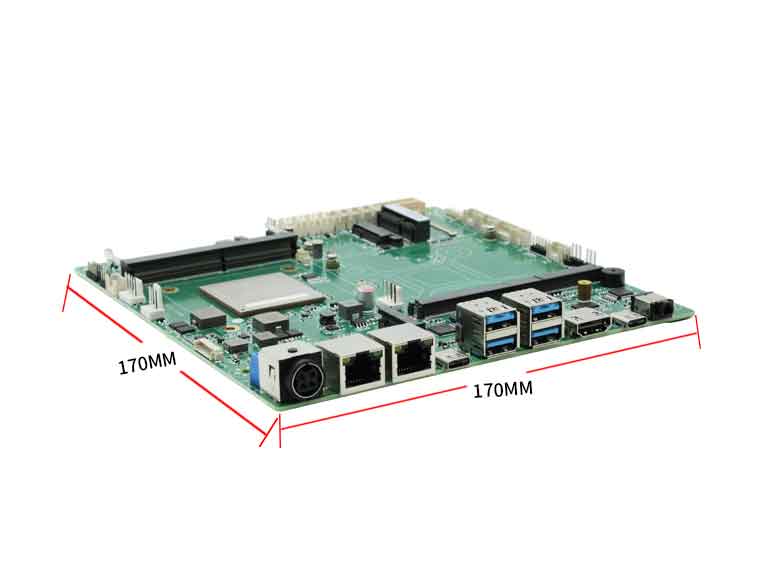

170*170mm（Mini-ITX）

BIOS

UEFI

系统

Kylin/UOS

供电

DC12V~19V供电

工作温度

-10~50 ℃

存储温度

-20~60℃
