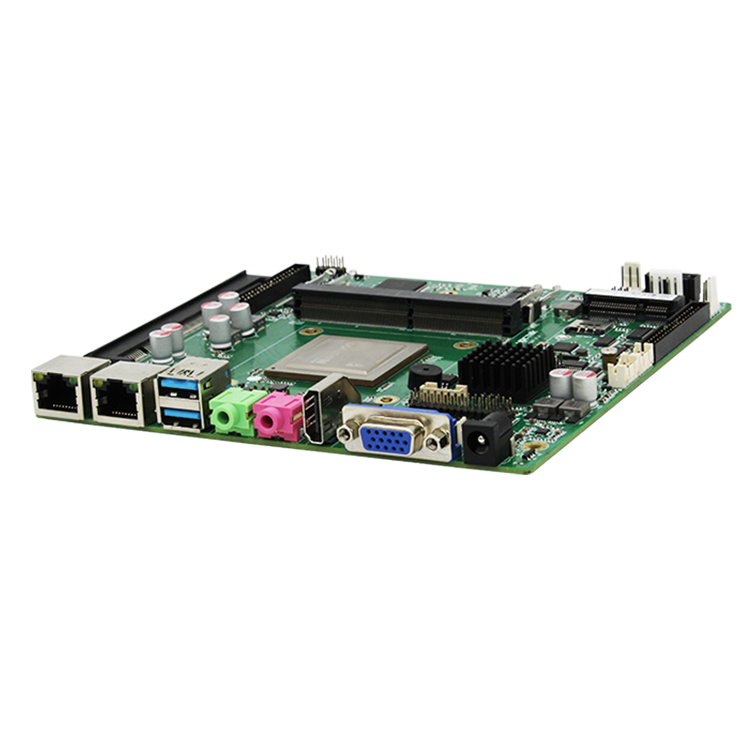

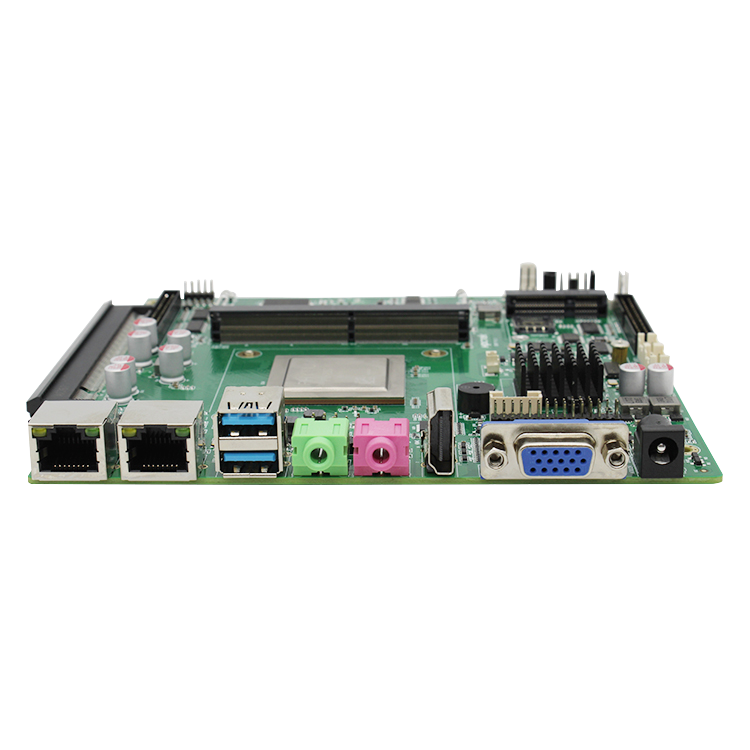

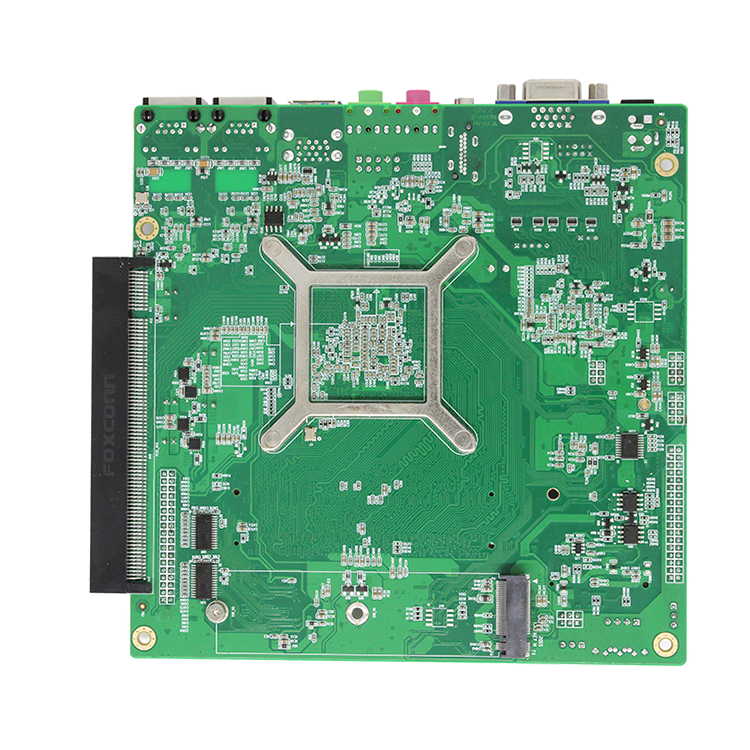

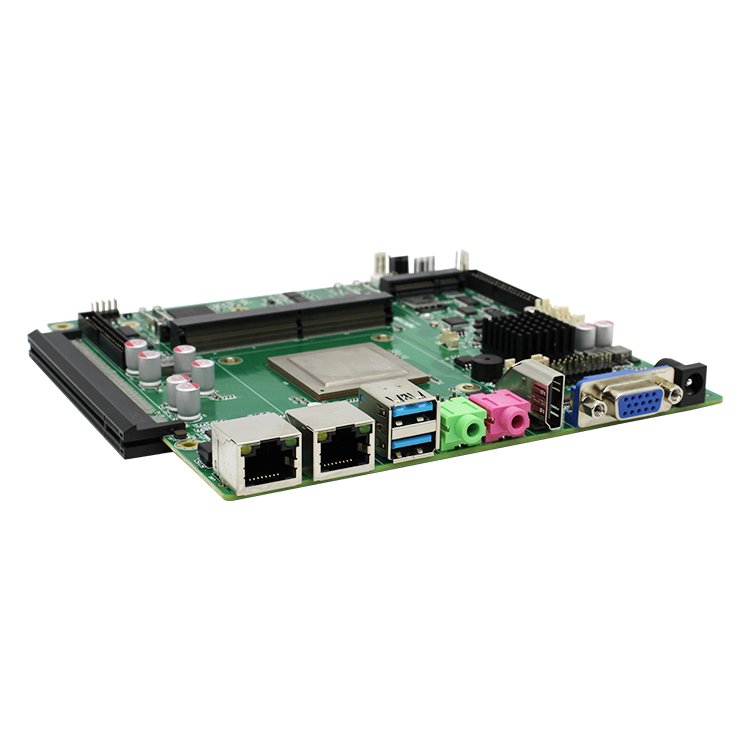

飞腾IPAD一体机主板S201F-D

CPU

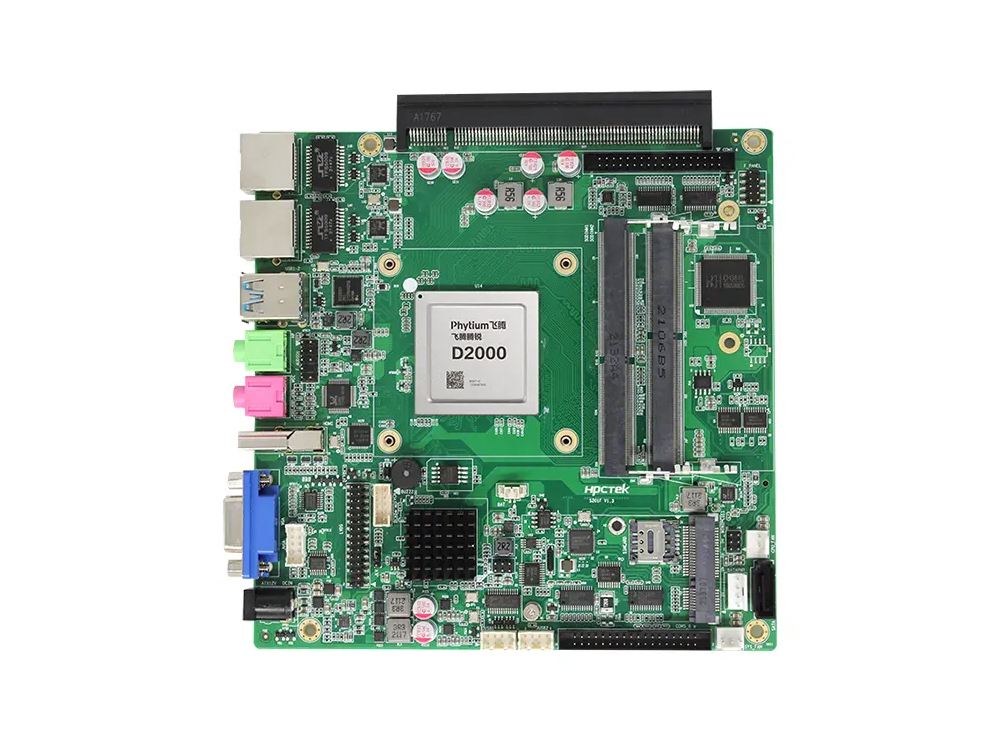

飞腾D2000八核CPU，主频2.3GHz，功耗低至40W

内存

2* SODIMM , DDR4,最大支持64GB

存储

1* SATA3.0,  1* M.2 (SSD)

声卡

ALC897  2 * Line out,  2* Mic in

以太网

2 * Realtek RTL8211F千兆网卡

显示

主板集成显卡，1* VGA ,  1 * HDMI,  1 * LVDS

COM

8 * RS232串口(COM6可选RS422/RS485)

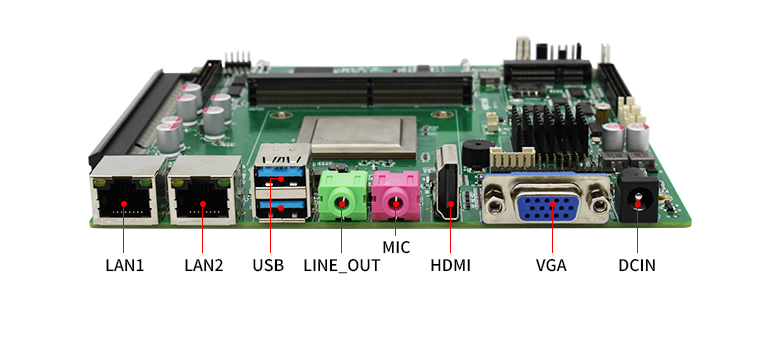

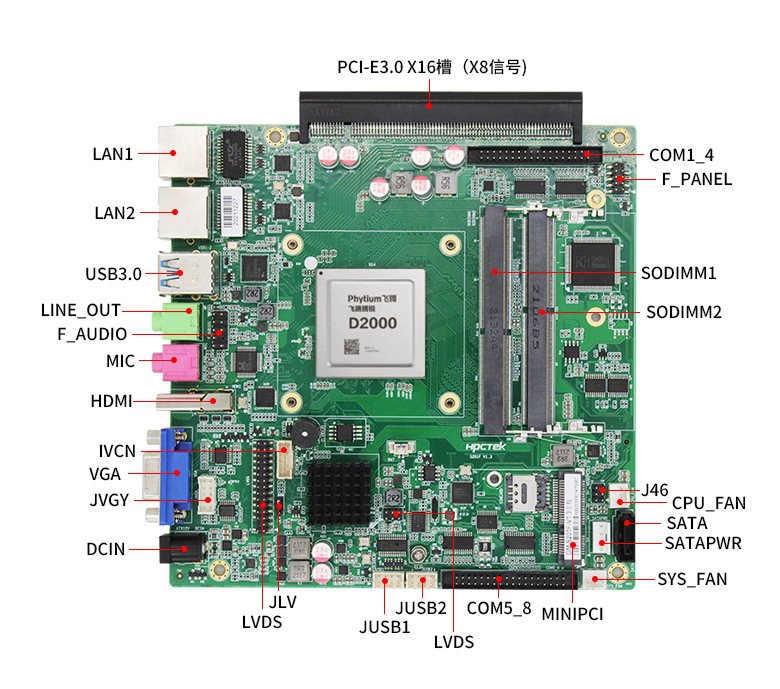

I/O

2 * RJ45网口

2* USB3.0 Type-A接口

4 * USB2.0 (插针形式)

1 * 3.5mm音频插座(Line out, Mic in)

1 * 2x5 PIN排针(Line out2, Mic in2)

1 * Mini PCIE(4G/WIFI)

2 * 2x18 PIN排针(8个RS232)

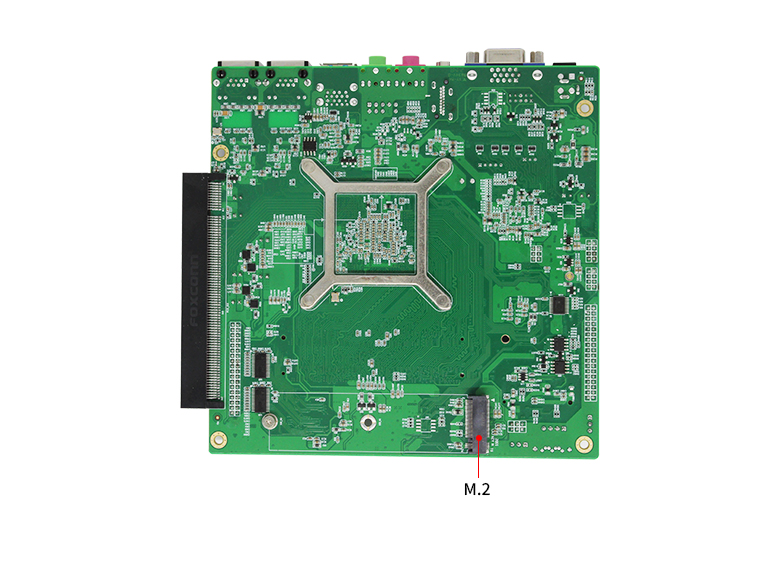

1* Key-M(SSD)

1* PCI-E3.0 X16槽（X8信号)

1 * 1x3 PIN系统风扇座子

1 * 1x3 PIN CPU风扇座子

1* 2x5PIN排针（开机+复位+LED）

1* 2x3PIN排针（4路GPIO）

1* 2x15PIN排针(LVDS接口)

1*DC电源插头

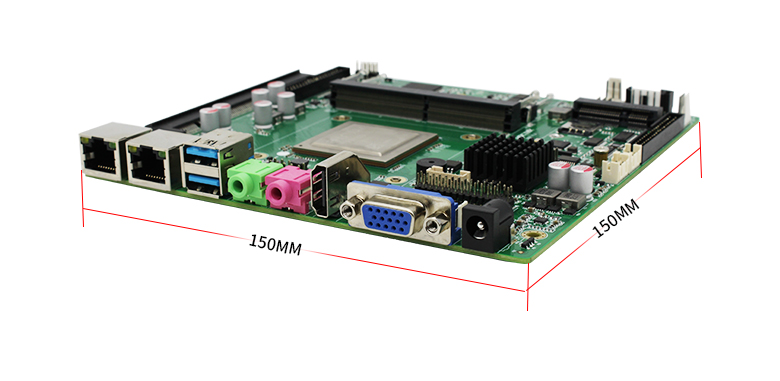

板型

150*150mm

BIOS

UEFI

系统

Kylin/UOS

供电

DC 12V

工作温度

-10~50 ℃

存储温度

-20~60℃
