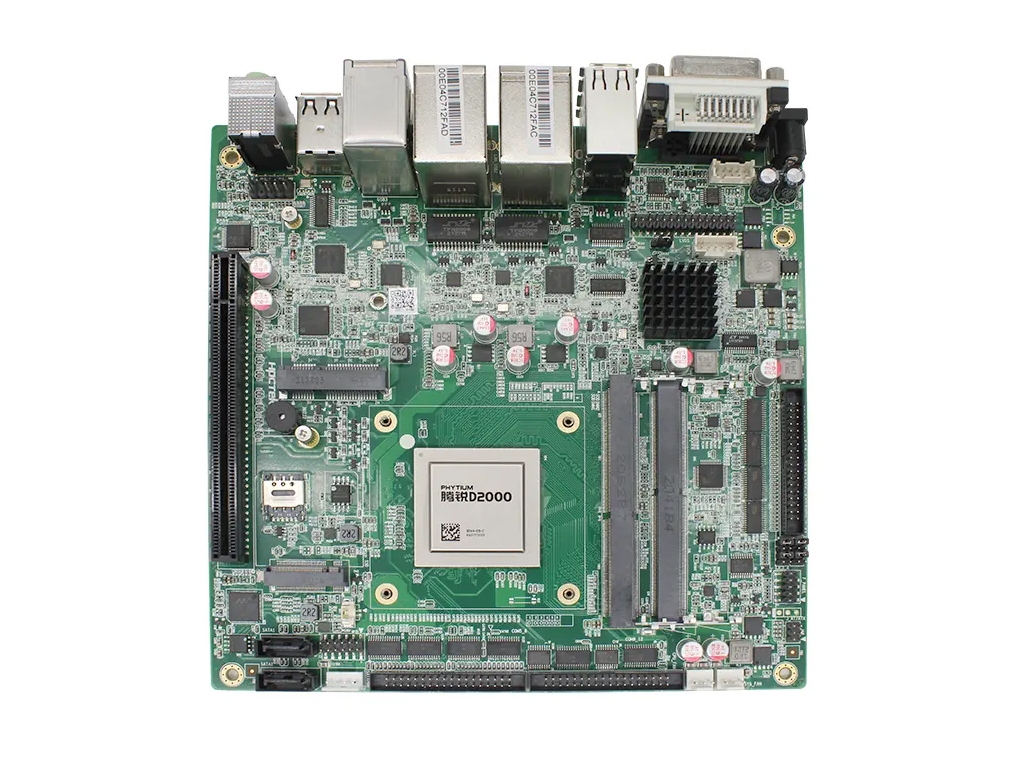

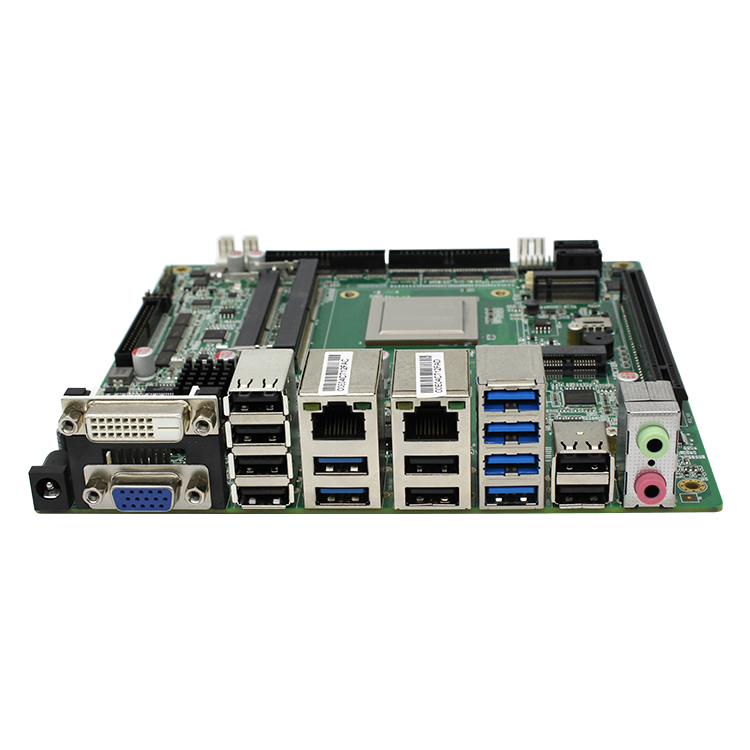

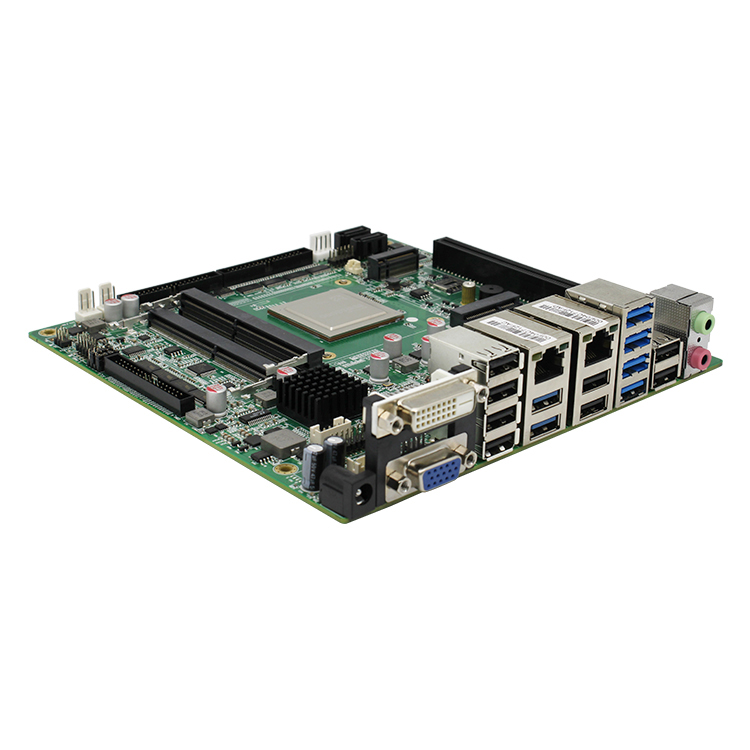

飞腾D2000/8轨交工控主板M201F-D

CPU

飞腾D2000八核 CPU ，主频2.3GHz，CPU功耗40W

内存

2* SODIMM , DDR4，最大支持64GB

存储

2* SATA3.0,  1* M.2 (SSD)

声卡

ALC897  2 * Line out,  2* Mic in

以太网

2 * Realtek RTL8111H千兆网卡

显示

主板集成显卡，1* VGA ,  1 * DVI,  1 * LVDS

COM

12 * RS232串口(COM1-4可选RS422/485)

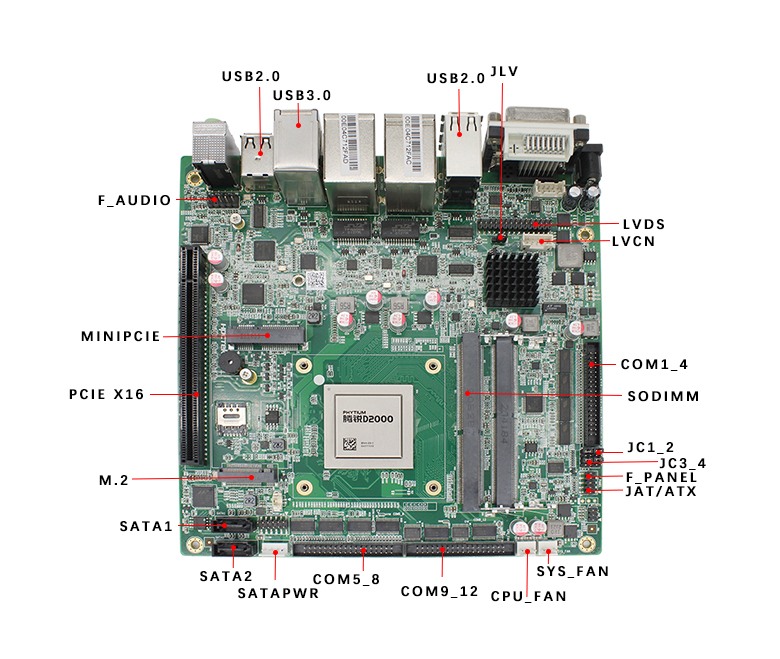

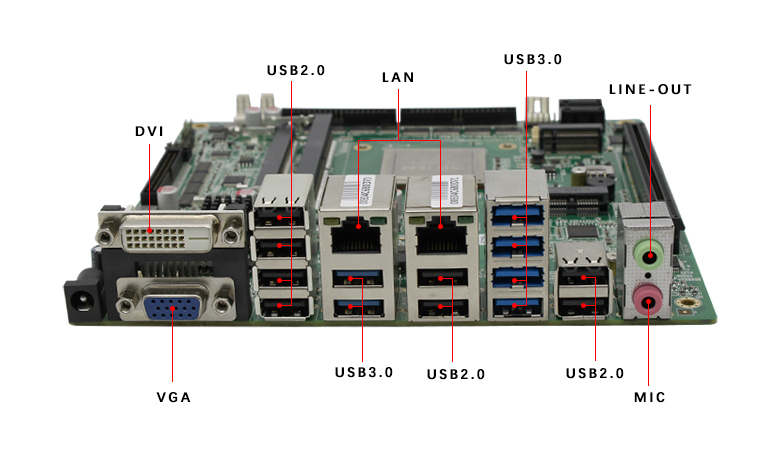

I/O接口

2 * RJ45网口

6 * USB3.0 Type-A接口

8 * USB2.0 Type-A接口）

1 * 3.5mm音频插座(Line out, Mic in)

1 * 2x5 PIN排针(Line out2, Mic in2)

1 * Mini PCIE(4G/WIFI)

3 * 2x18 PIN排针(12个RS232,4个可选RS422)

1* Key-B(SSD)

1* PCI-E3.0 X16槽（X8信号)

1 * 1x3 PIN系统风扇座子

1 * 1x3 PIN CPU风扇座子

1* 2x5PIN排针（开机+复位+LED）

1* 2x6PIN排针（8路GPIO）

1* 2x15PIN排针(LVDS接口)

1*DC电源插头

板型

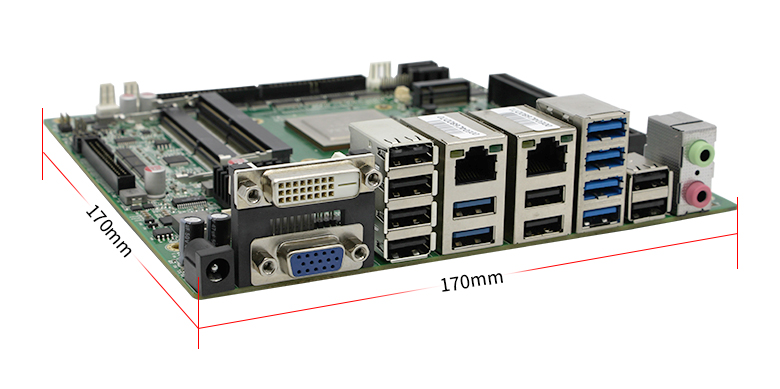

170*170mm（Mini-ITX）

BIOS

UEFI

系统

Kylin/UOS

供电

DC 9-32V

工作温度

-10~50 ℃

存储温度

-20~60℃
